Federbein Instandsetzung und Abmessungen

Beitrag von RudiInNRW » 18 Okt 2019 13:04

Hallo zusammen,

ich habe mir die Tage eine SP44 für ein 3stelligen Eurobetrag zugelegt (hätte nie gedacht, dass der alte Eintopf so viel Spaß macht).
Nach ein paar kleineren Instandsetzungen wie neue CDI, Zündspule und Kabel ist jetzt das Federbein dran.

Es verliert Öl und ist mit geschmeidigen 68.000km definitiv am Ende.
Da ich keine weiteren Unsummen investieren will, die Überlegung es selbst auseinander zu nehmen. Eine Anleitung zum Öl nachfüllen gibt es ja bereits.

Es gibt Dichtkopf-Kits in verschiedensten Abmessungen...(mister-mx)
Jemand eine Ahnung ob sowas passen würde? Kennt jmd. die notwendigen Abmessungen?
Hat sich damit jmd. auseinander gesetzt?

Mir ist bewusst, dass es Dämpfer von YSS und Wilbers gibt und auch Instandsetzer wie FRS, aber ich hab Lust auf Schrauben, ...

Benutzeravatar
Dennis
Administrator
Administrator
Beiträge: 1839
Registriert: 30 Jun 2002 23:00
Wohnort: Minden
Kontaktdaten:

Galerie
Fahrerkarte

Re: Federbein Instandsetzung und Abmessungen

Beitrag von Dennis » 18 Okt 2019 13:18

Hi,

ich habe mal aus Spaß ein Federbei zerlegt aber nie wieder aufgebaut, da ich ein nur zur Probe eingebautes Wilbers zum halben Preis bekommen habe :D

Bei der DR SP41-SP45 gibt es aber 2 verschiedene. Ich glaube es geht nur bei einem von Beiden.

Achtung: Die Anleitung die ich kenne sind für eine SP46. Da kann man so gut wie nichts auf die älteren Modelle anwenden. Das ist eine komplette Neuentwicklung.

Gruß
Dennis
Suzuki DR 650 RE - SP45 '94
Honda AfricaTwin XRV 750 - RD07 '95
Yamaha NMAX 125 '15

RudiInNRW
Ganz neu hier
Ganz neu hier
Beiträge: 5
Registriert: 18 Okt 2019 12:44
Wohnort: PB

Re: Federbein Instandsetzung und Abmessungen

Beitrag von RudiInNRW » 28 Okt 2019 13:28

Hallo zusammen,

ich habe das Federbein mittlerweile ausgebaut.

Man kann es in der Tat auch komplett zerlegen. Wie in den üblichen Anleitungen auf Youtube schlägt man dazu vorsichtig die Abdeckkappe runter (man muss dazu in der kleinen Öffnung ansetzen), Führungshülse in den Dämpfer reindrücken Sicherungsring herausnehmen. Dann kann man alles herausziehen. Vorher den Restdruck ablassen oben am Ventil!

Das Öl stank widerlich. Die Dichtungen sahen eigentlich noch "ok" aus. Die Führungshülsen waren aber korrodiert.
Naja, ich hab die Kolbenstange jetzt nicht weiter zerlegt. Wenn man die Führungshülsen und Dichtungen bekommt, kann man es also doch revidieren.

Davon abgesehen habe ich ein Federbein von YSS über Motorrad-Ersatzteile24 bezogen, welches in der Zugstufe einstellbar ist. Der Unterschied ist unnormal, endlich wieder Fahrstabilität und Dämpfung!

VG!

Benutzeravatar
Dennis
Administrator
Administrator
Beiträge: 1839
Registriert: 30 Jun 2002 23:00
Wohnort: Minden
Kontaktdaten:

Galerie
Fahrerkarte

Re: Federbein Instandsetzung und Abmessungen

Beitrag von Dennis » 28 Okt 2019 14:24

Hi,

kannst Du mir mal den YouTube Link schicken?

Viele Grüße
Dennis
Suzuki DR 650 RE - SP45 '94
Honda AfricaTwin XRV 750 - RD07 '95
Yamaha NMAX 125 '15

Benutzeravatar
deFlachser
Fast schon Admin
Fast schon Admin
Beiträge: 1384
Registriert: 26 Jun 2018 11:55
Wohnort: MTK

Galerie
Fahrerkarte

Re: Federbein Instandsetzung und Abmessungen

Beitrag von deFlachser » 28 Okt 2019 15:01

Oder mal direkt hier einstellen, ist doch für alle interessant, oder? :wink:

Zumindest mich interessiert das auch.

Gruß Stefan
Erfahrung verhält sich proportional zur Masse des zerstörten Materials :roll:

Schon gewusst? Zwei Flaschen Wein ersetzen 10 Semester Philosophiestudium :D

DR 650 SE, SP 46 Bj. 96, 32000 km fährt mit eigenem Kopf aber XF-Motor 21000 km
DR 650 Dakar, SP 41 Bj. 91, 55000 km
DR 650 Dakar, SP 41 Bj. 90, 32000 km, wartet auf Wiederbelebung :wink:

Benutzeravatar
Eintopftreiber
Fast schon Admin
Fast schon Admin
Beiträge: 1222
Registriert: 27 Mär 2016 19:40

Galerie
Fahrerkarte

Re: Federbein Instandsetzung und Abmessungen

Beitrag von Eintopftreiber » 28 Okt 2019 19:44

Den hier ?

https://m.youtube.com/watch?v=8lmGWHt-_aA

https://m.youtube.com/watch?v=BMlklF_Agrk

Für die Gabel dies hier noch

https://m.youtube.com/watch?v=asEZg44e4rA

Am besten versteht man den Typ wenn man wie er zwei fette bubble gum kaut :lol:

Grüße Jörg
...was annerschwu ä Blummewas des is bei uns ä Dubbeglas...

Hmmmm immer wenn ich rechts drehe wird die Landschaft schneller

:D when nothing goes right go left :D

Benutzeravatar
Dennis
Administrator
Administrator
Beiträge: 1839
Registriert: 30 Jun 2002 23:00
Wohnort: Minden
Kontaktdaten:

Galerie
Fahrerkarte

Re: Federbein Instandsetzung und Abmessungen

Beitrag von Dennis » 28 Okt 2019 19:49

Hi,

die sind aber von der SE. Die Federbeine der richtigen DR :-) :-) sind meine ich etwas anders. Eine Anleitung für ein SP44/45 Federbein wäre super. Ich meine man musste an einer Stelle flexen / schleifen? Ich kann mich nicht mehr genau erinnern. Das Alter...

Gruß
Dennis
Suzuki DR 650 RE - SP45 '94
Honda AfricaTwin XRV 750 - RD07 '95
Yamaha NMAX 125 '15

Benutzeravatar
Eintopftreiber
Fast schon Admin
Fast schon Admin
Beiträge: 1222
Registriert: 27 Mär 2016 19:40

Galerie
Fahrerkarte

Re: Federbein Instandsetzung und Abmessungen

Beitrag von Eintopftreiber » 28 Okt 2019 19:52

:lol:

Euch ist nix recht :D am Ende ist es eben doch nur eine Variante . Die Vorgehensweise ist immer die selbe ..... more or less :D
...was annerschwu ä Blummewas des is bei uns ä Dubbeglas...

Hmmmm immer wenn ich rechts drehe wird die Landschaft schneller

:D when nothing goes right go left :D

Benutzeravatar
Dennis
Administrator
Administrator
Beiträge: 1839
Registriert: 30 Jun 2002 23:00
Wohnort: Minden
Kontaktdaten:

Galerie
Fahrerkarte

Re: Federbein Instandsetzung und Abmessungen

Beitrag von Dennis » 28 Okt 2019 19:53

Ah,

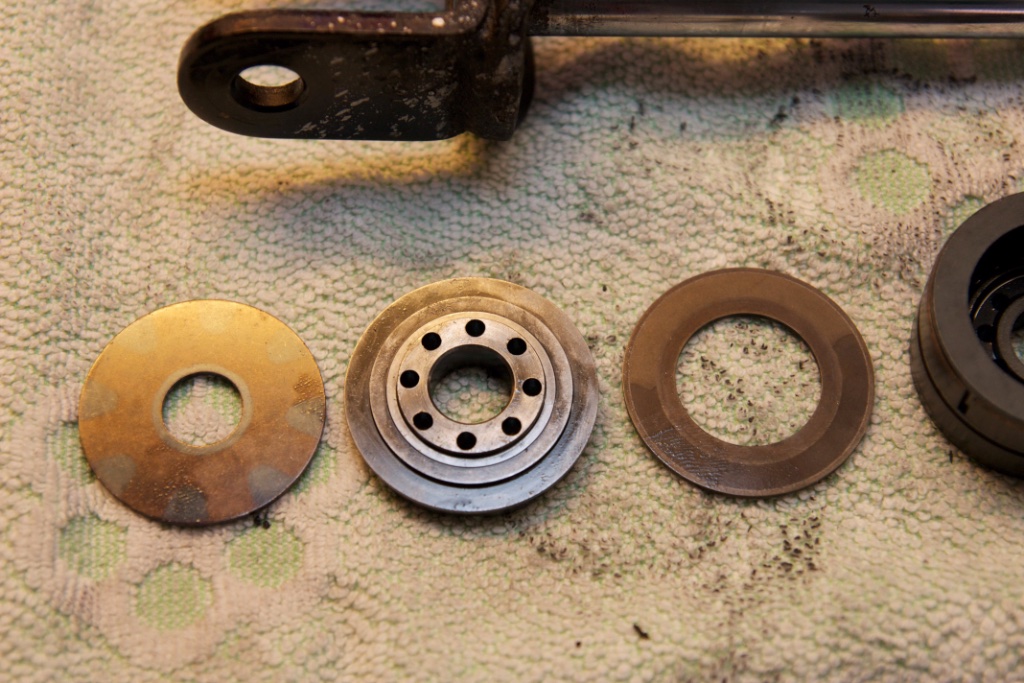

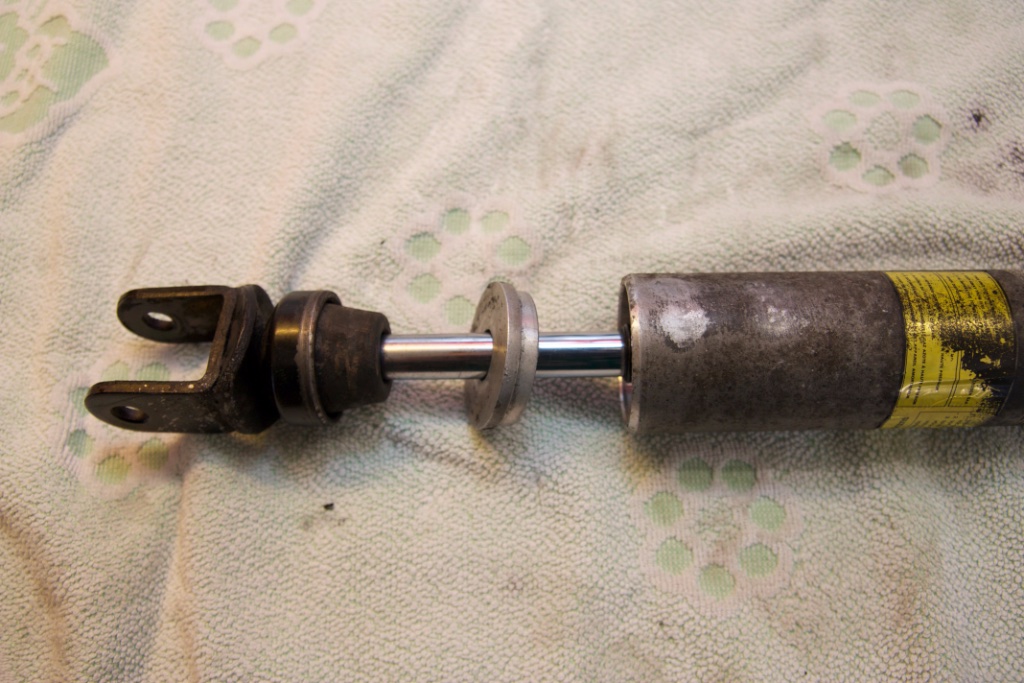

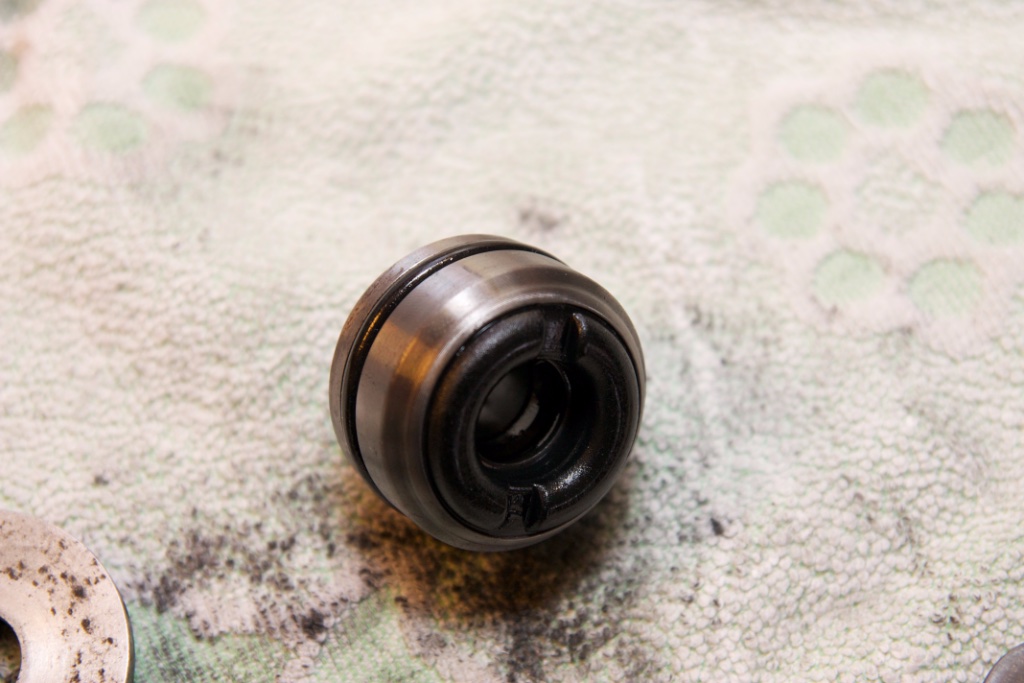

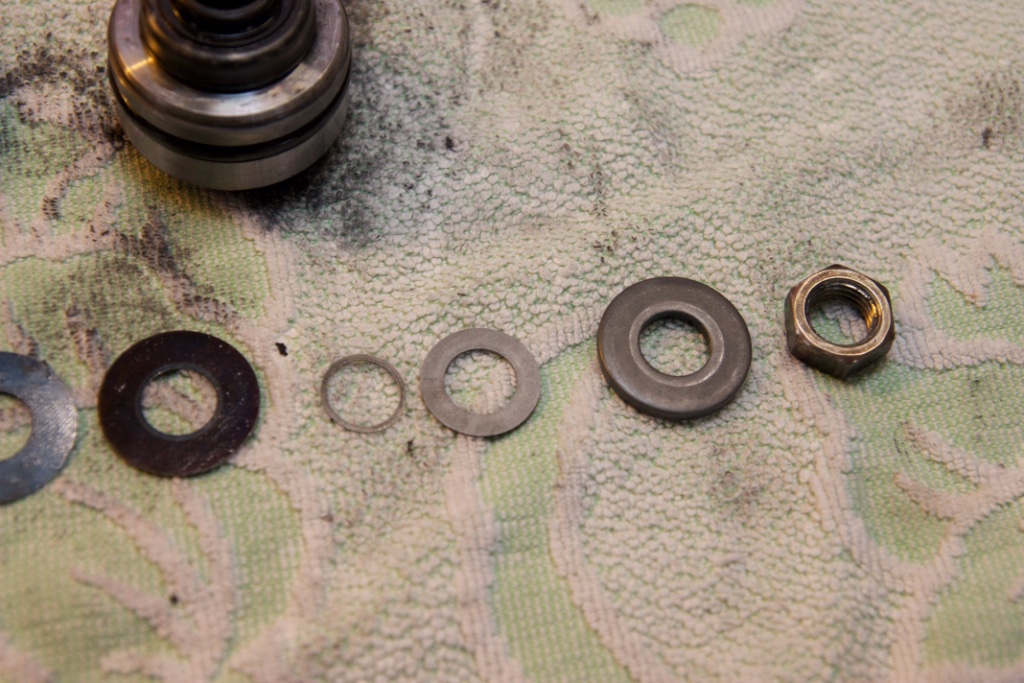

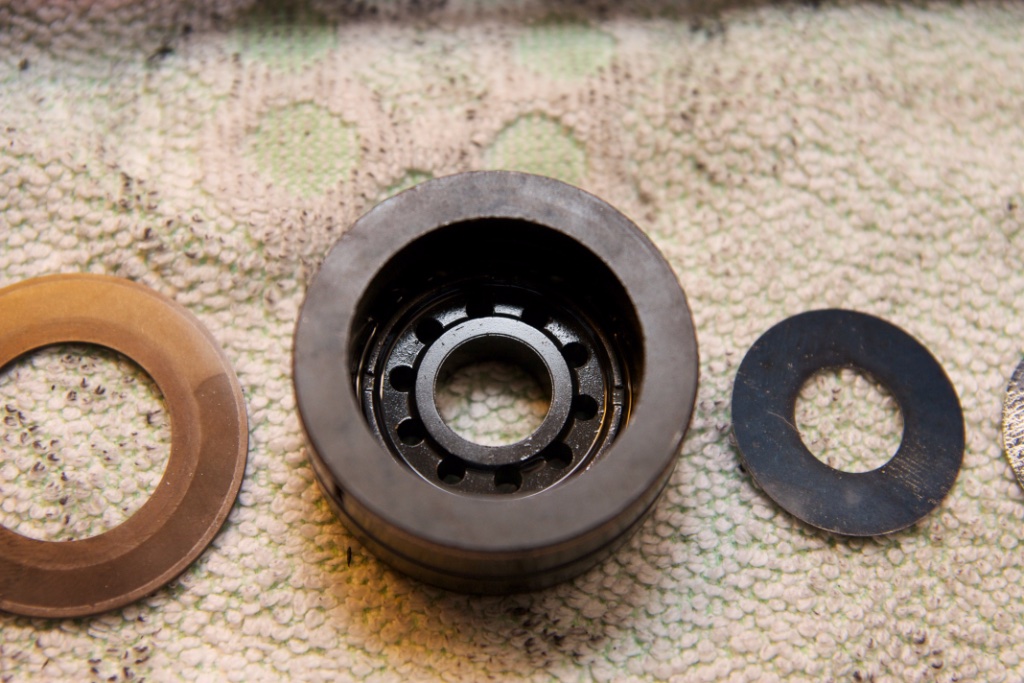

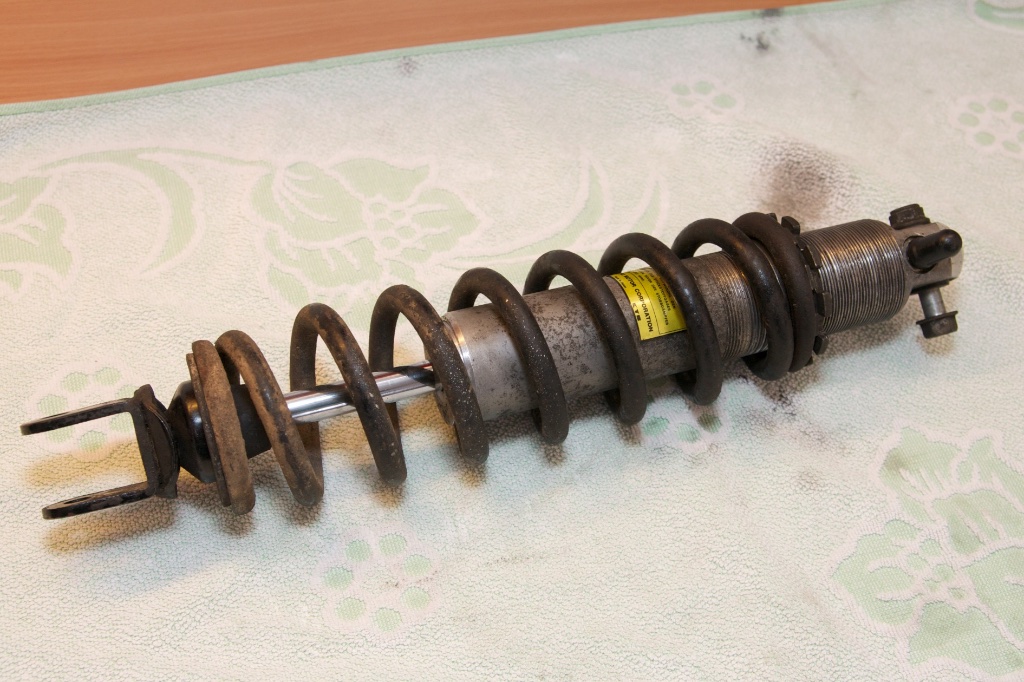

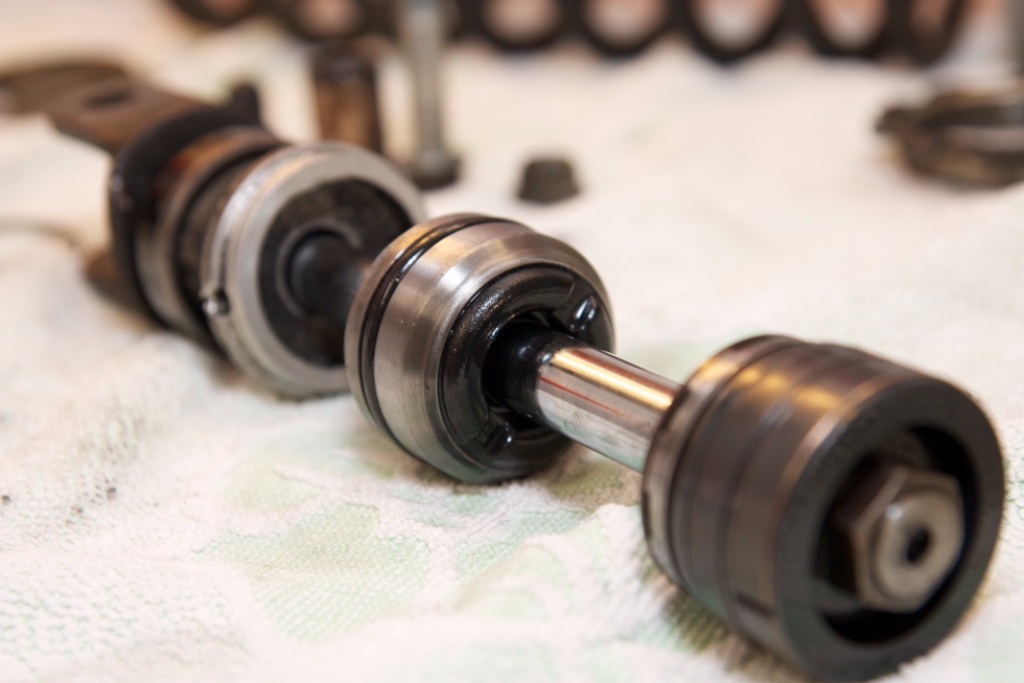

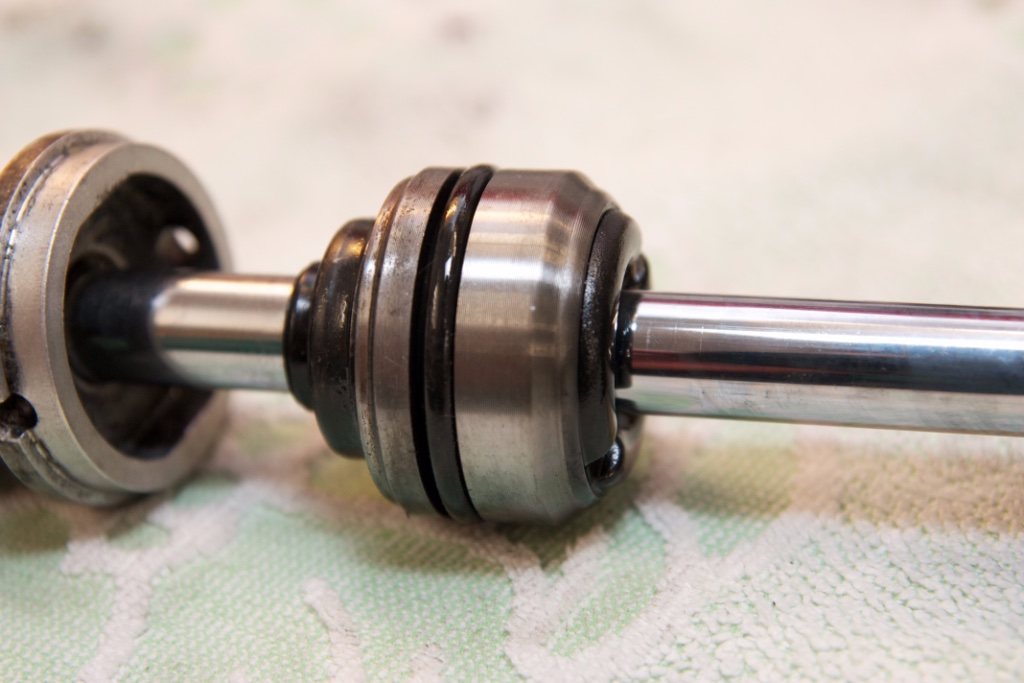

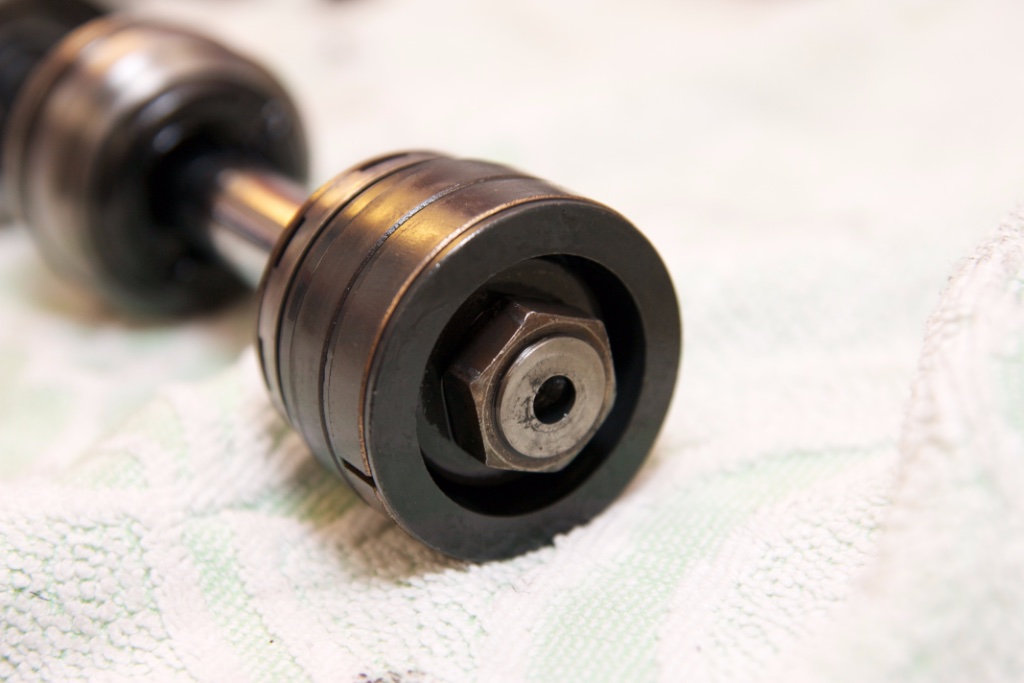

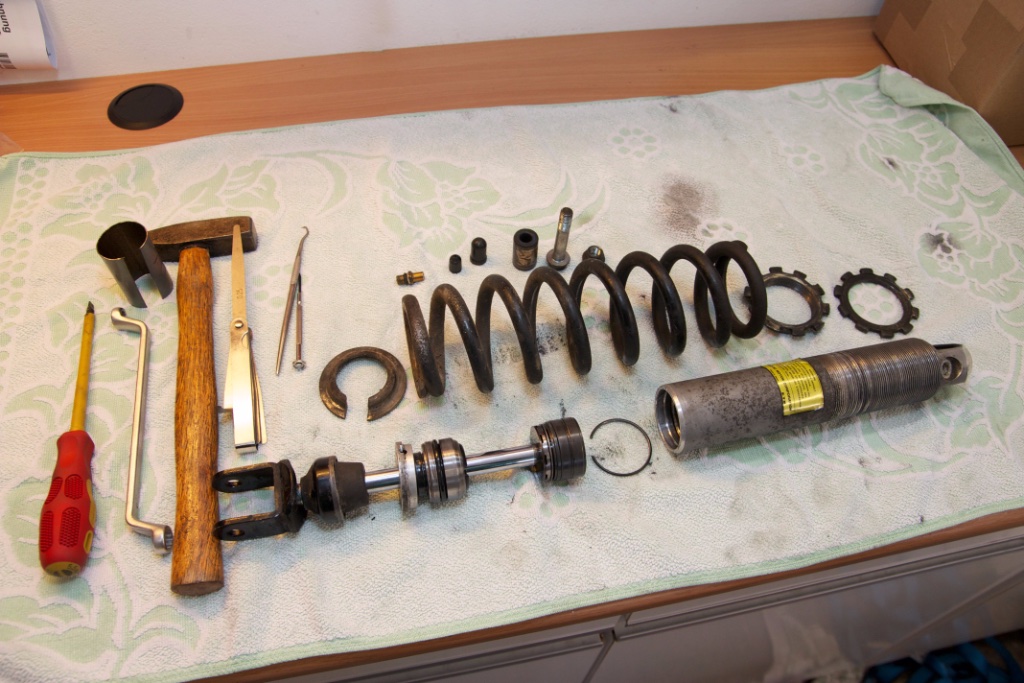

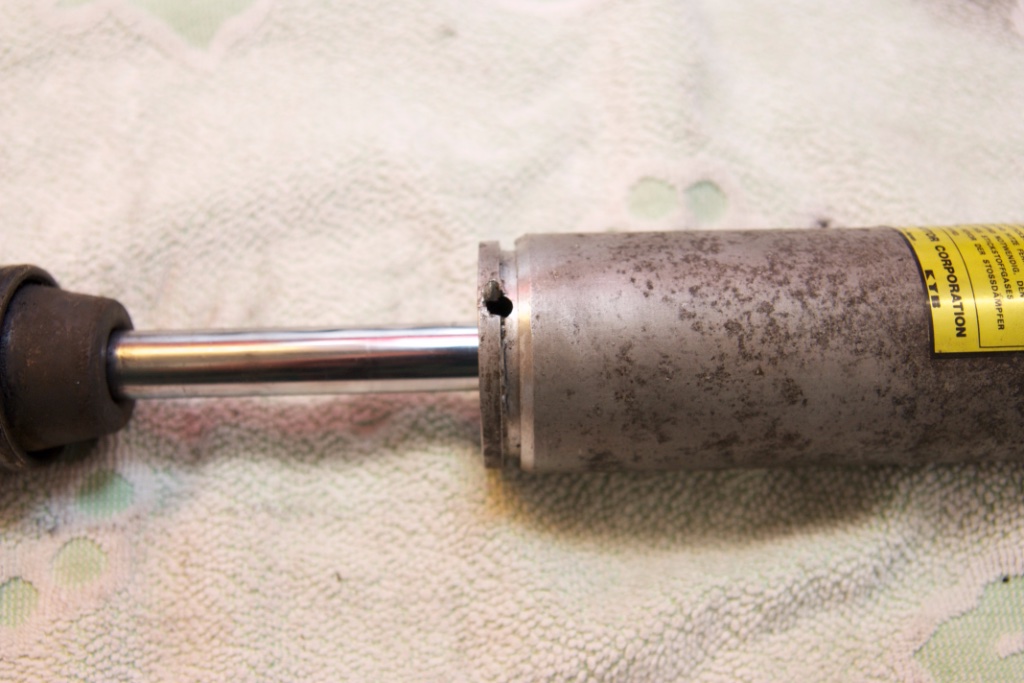

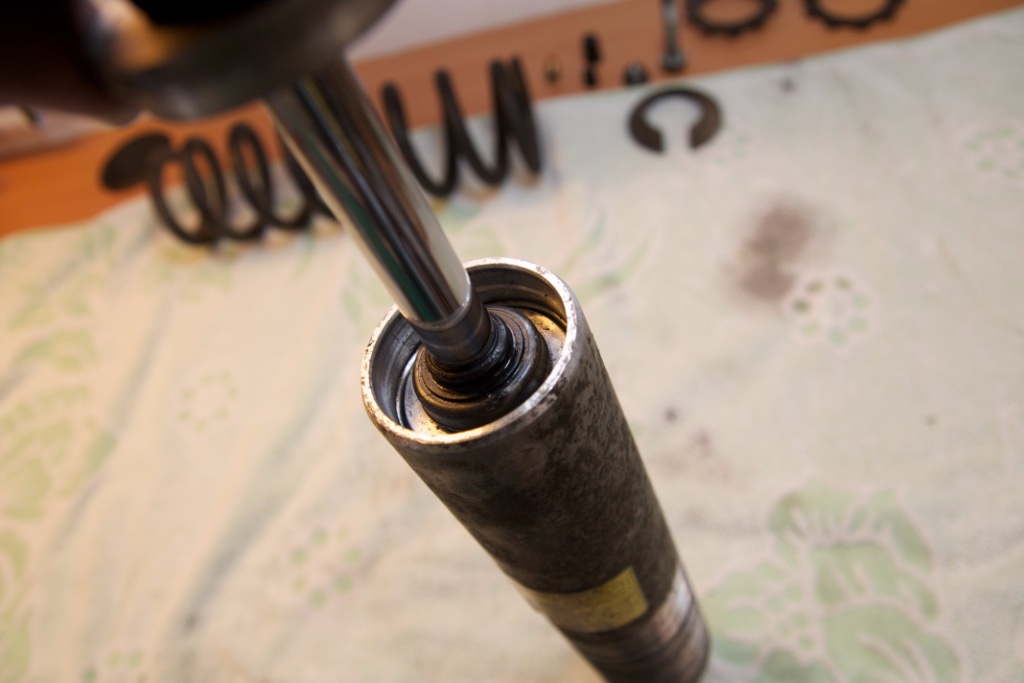

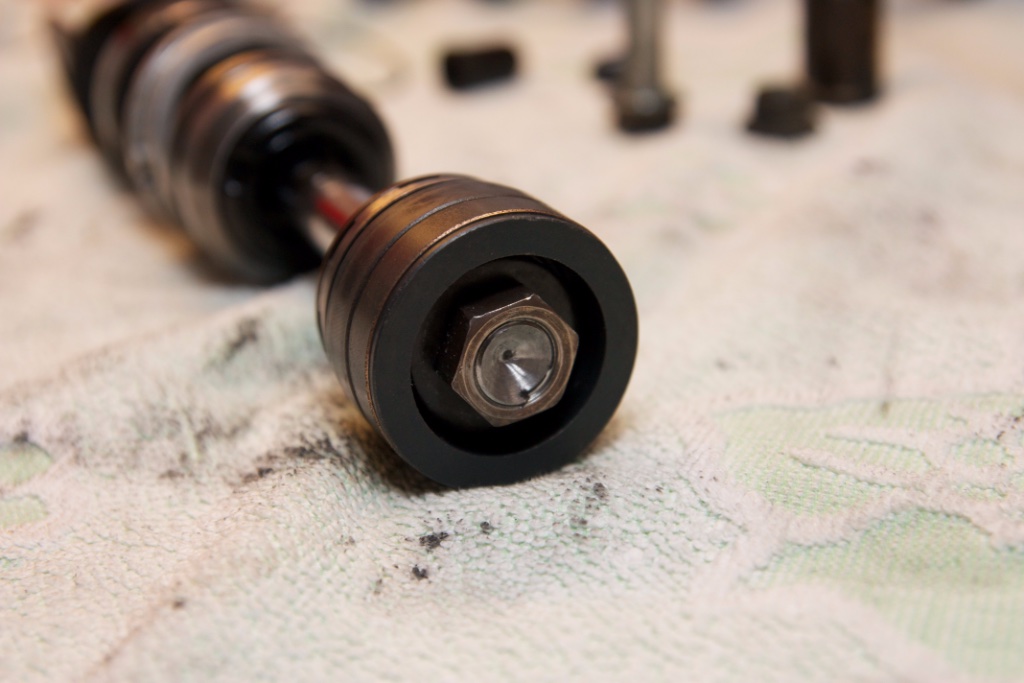

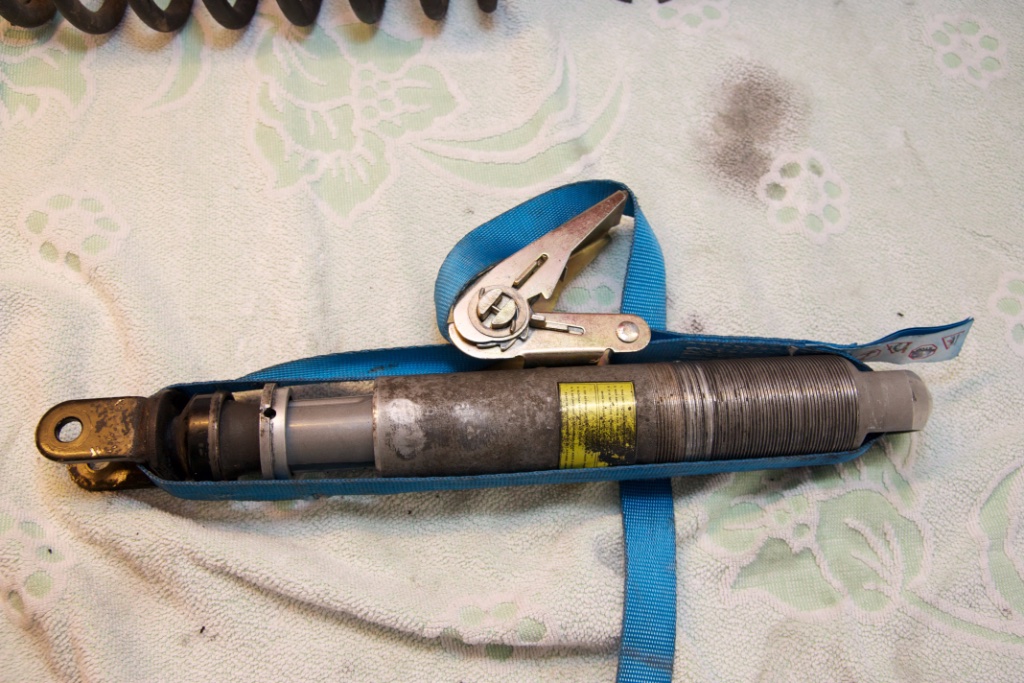

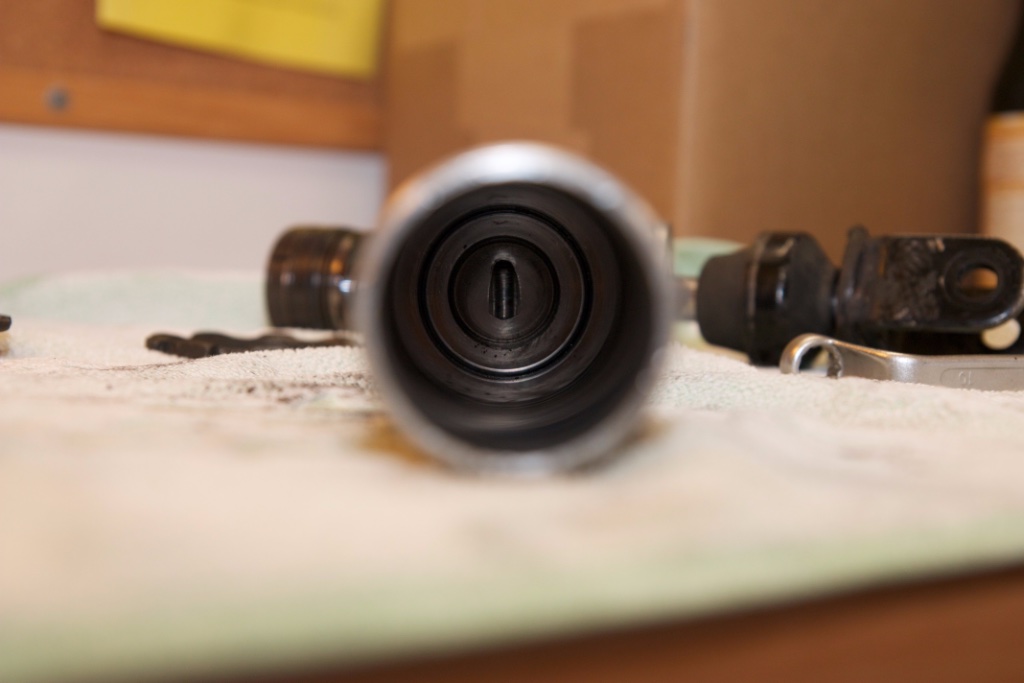

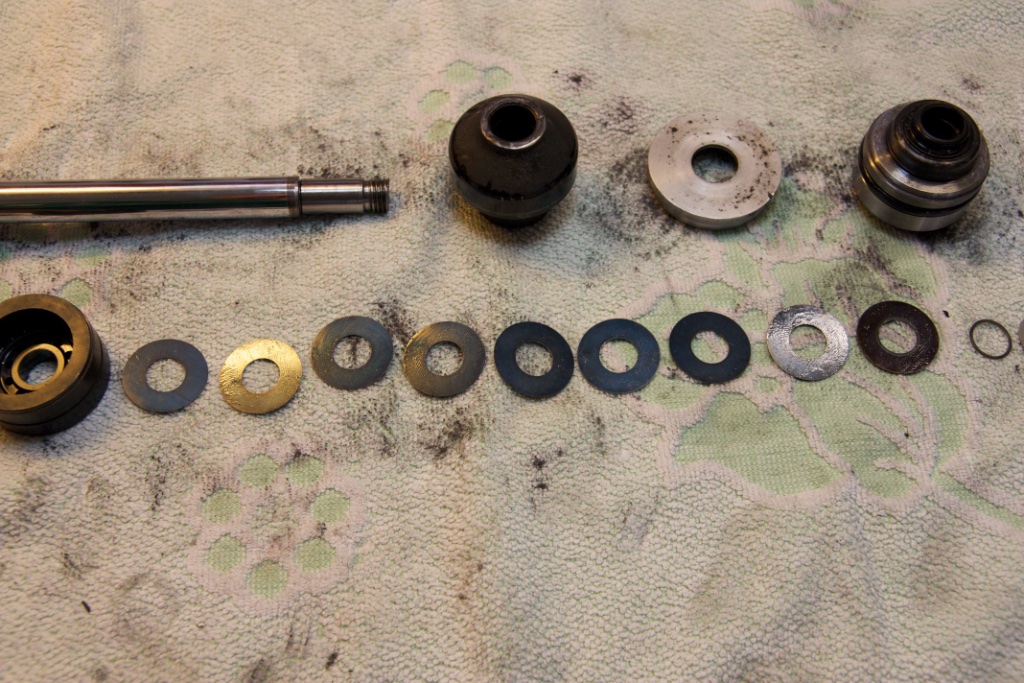

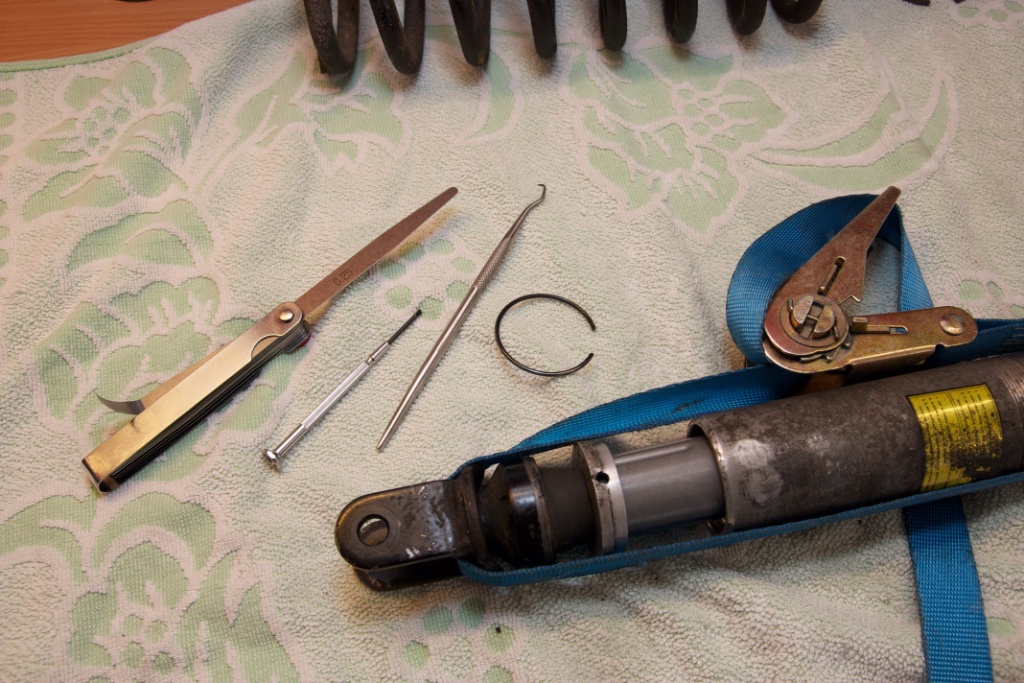

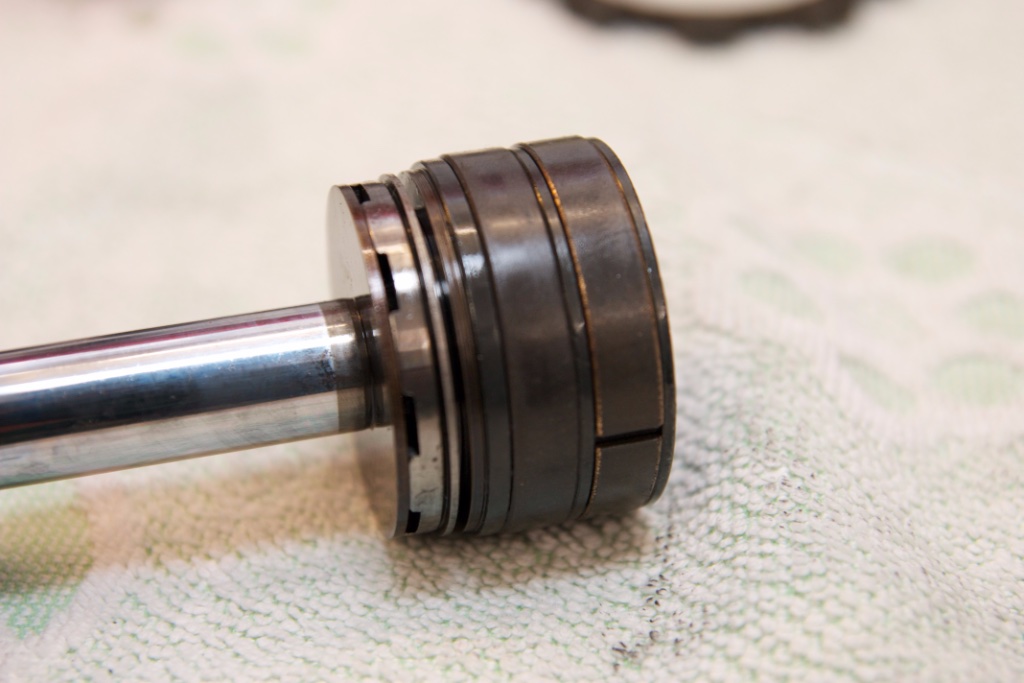

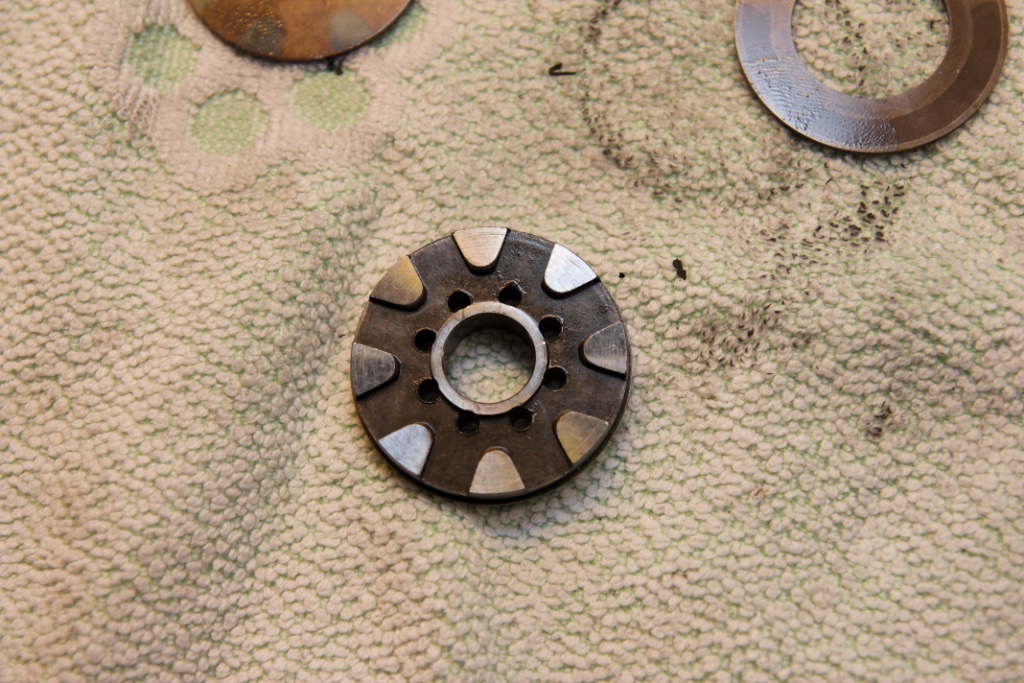

habe detaillierte Fotos gemacht. Wenn es interessiert lade ich sie mal hoch. An einer Stelle musste man eine Sicherung?! etwas aufbohren, damit man die Dämpferstange mit Shims und so zerlegen kann.
Ich wollte das anders abstimmen. Ist aber beim Zerlegen geblieben. Das Öl wechseln sollte so gehen.

Gruß
Dennis
Suzuki DR 650 RE - SP45 '94
Honda AfricaTwin XRV 750 - RD07 '95
Yamaha NMAX 125 '15

Benutzeravatar
Eintopftreiber
Fast schon Admin
Fast schon Admin
Beiträge: 1222
Registriert: 27 Mär 2016 19:40

Galerie
Fahrerkarte

Re: Federbein Instandsetzung und Abmessungen

Beitrag von Eintopftreiber » 28 Okt 2019 19:59

:D

Her damit Dennis !

Bilder gucken, das mach ich so gerne :mrgreen:
...was annerschwu ä Blummewas des is bei uns ä Dubbeglas...

Hmmmm immer wenn ich rechts drehe wird die Landschaft schneller

:D when nothing goes right go left :D

Benutzeravatar
Dennis
Administrator
Administrator
Beiträge: 1839
Registriert: 30 Jun 2002 23:00
Wohnort: Minden
Kontaktdaten:

Galerie
Fahrerkarte

Re: Federbein Instandsetzung und Abmessungen

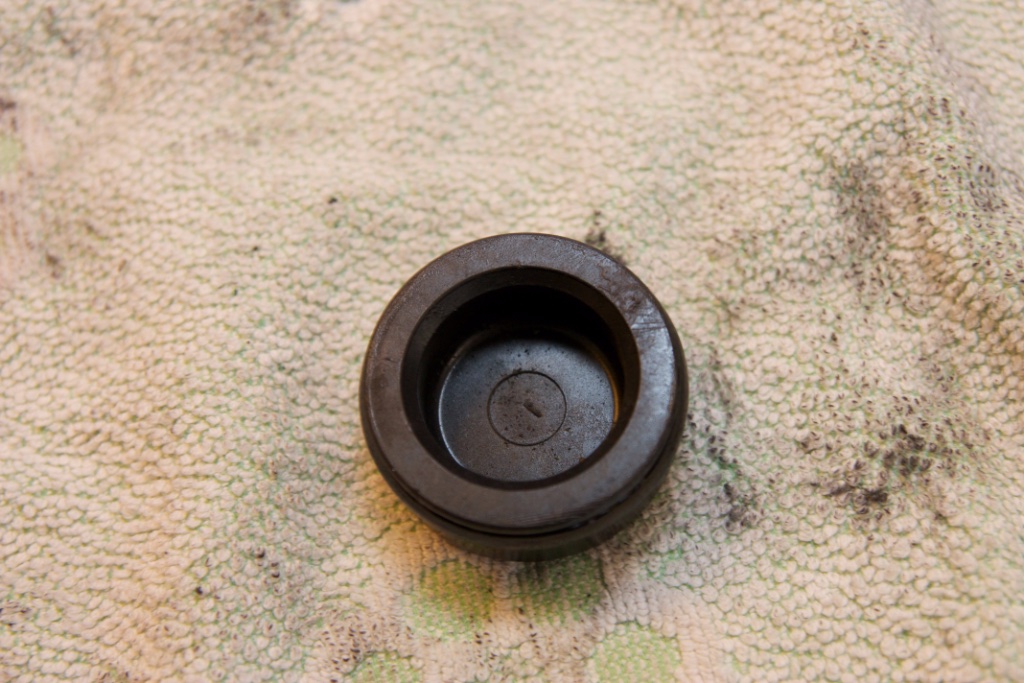

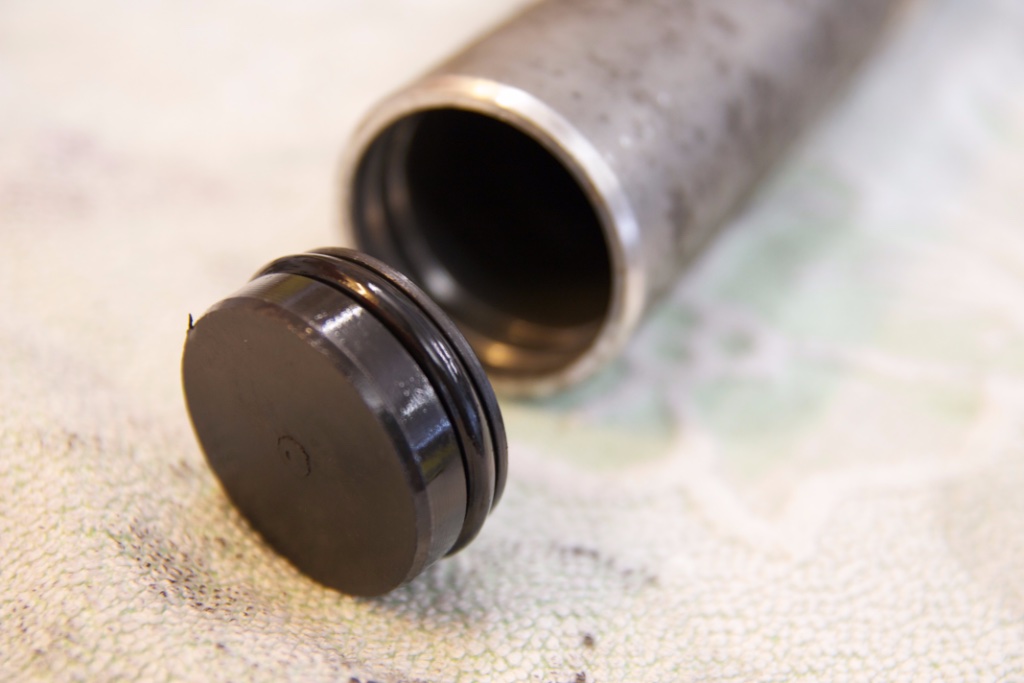

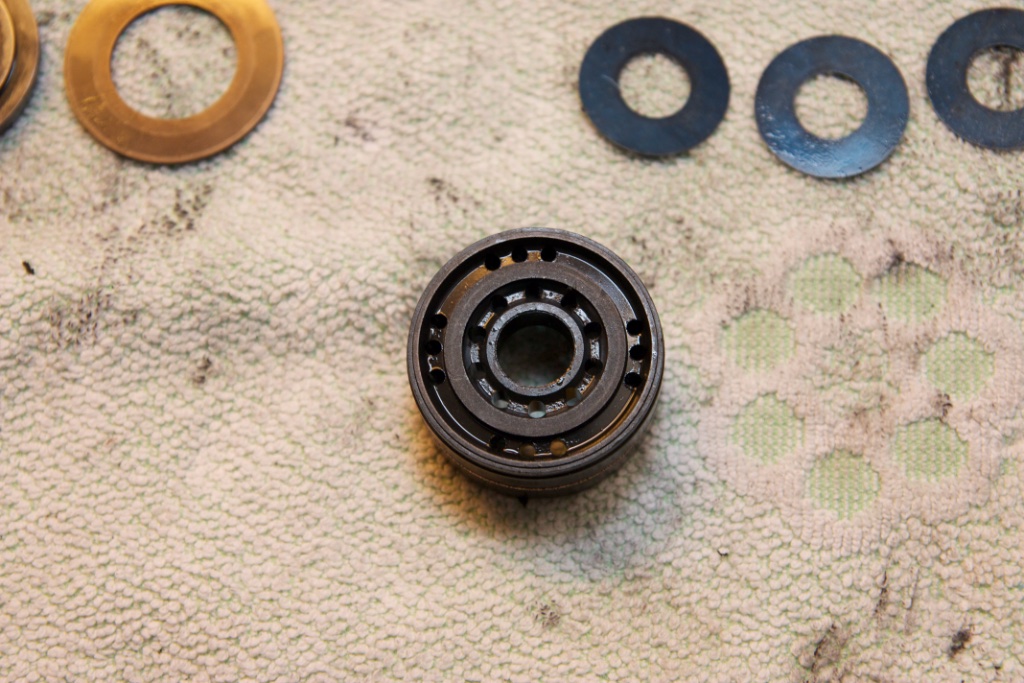

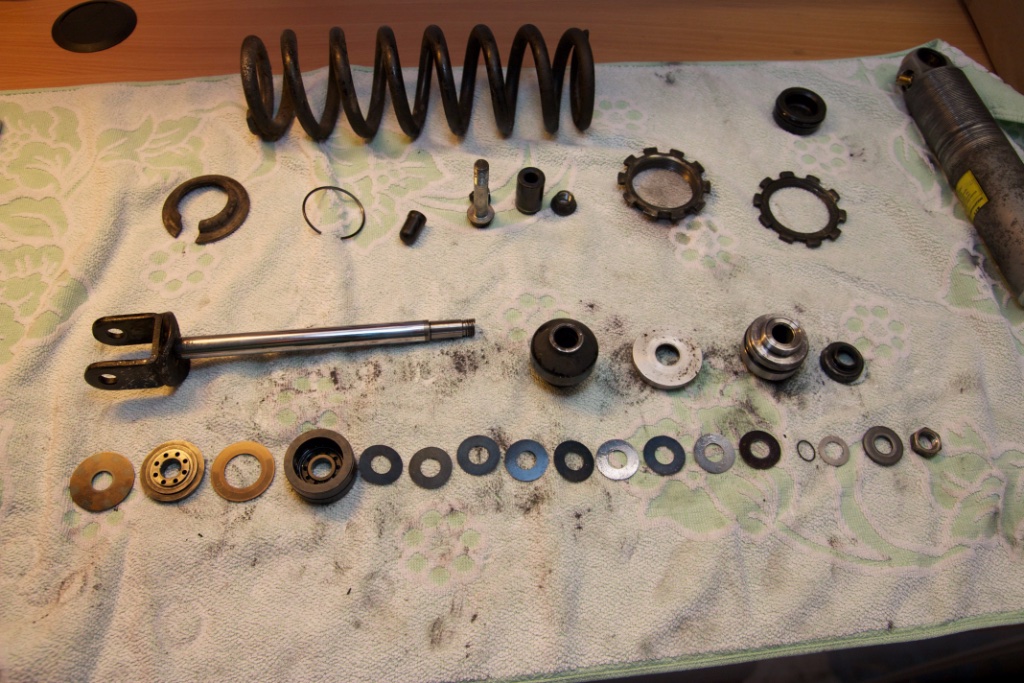

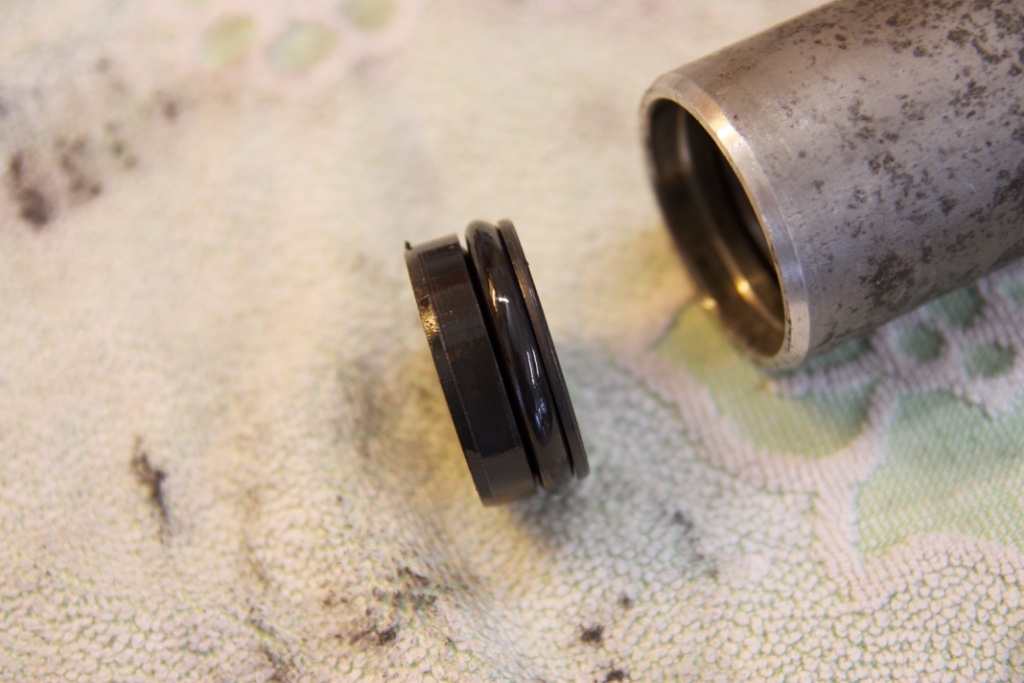

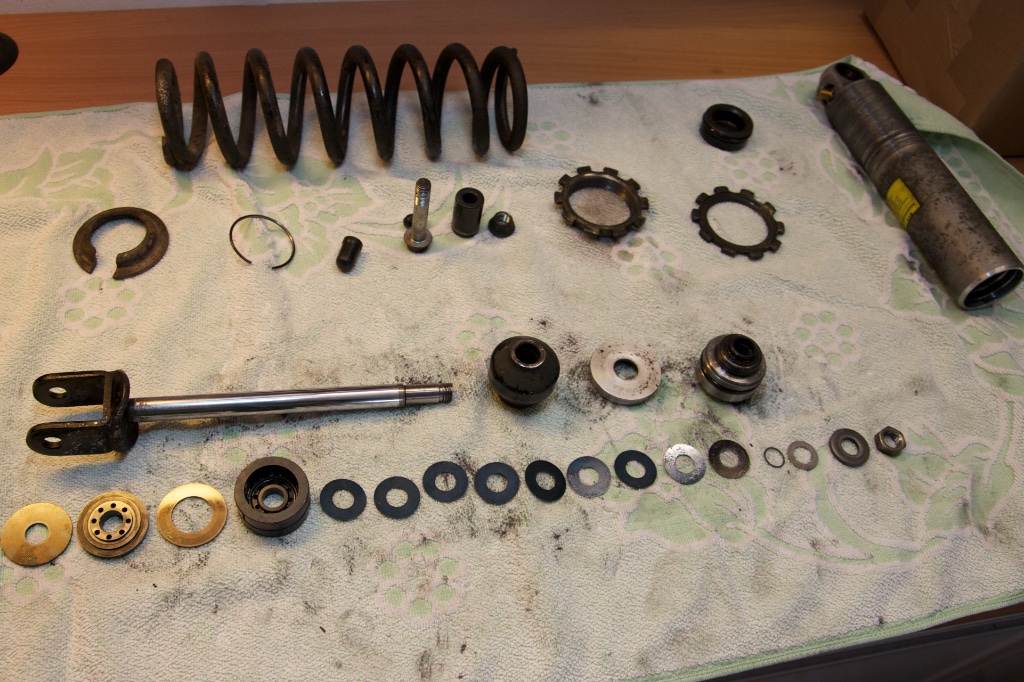

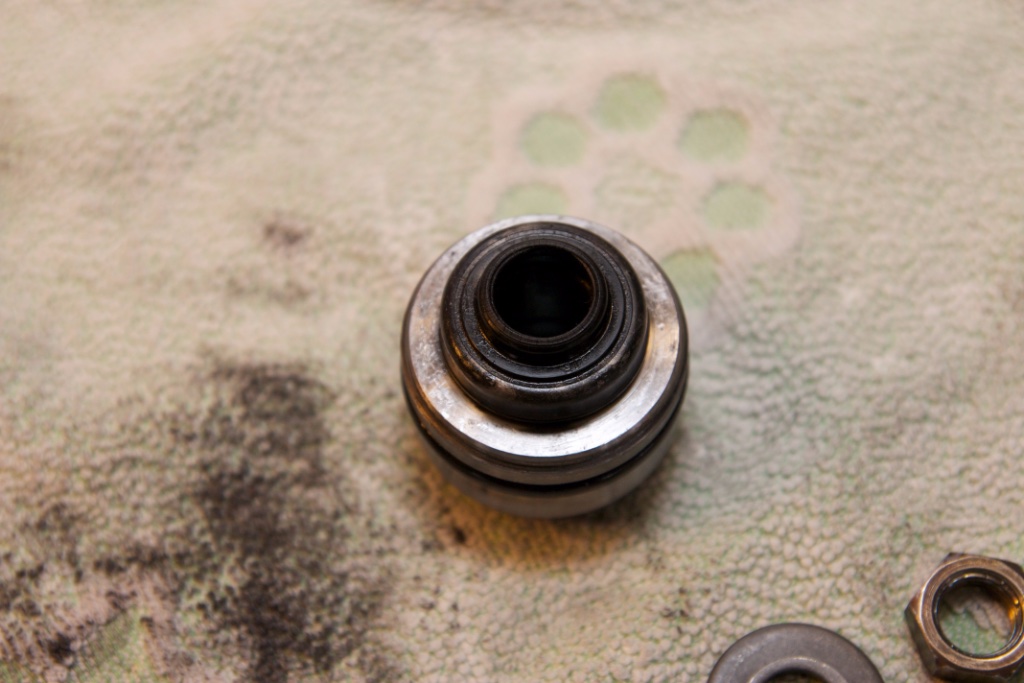

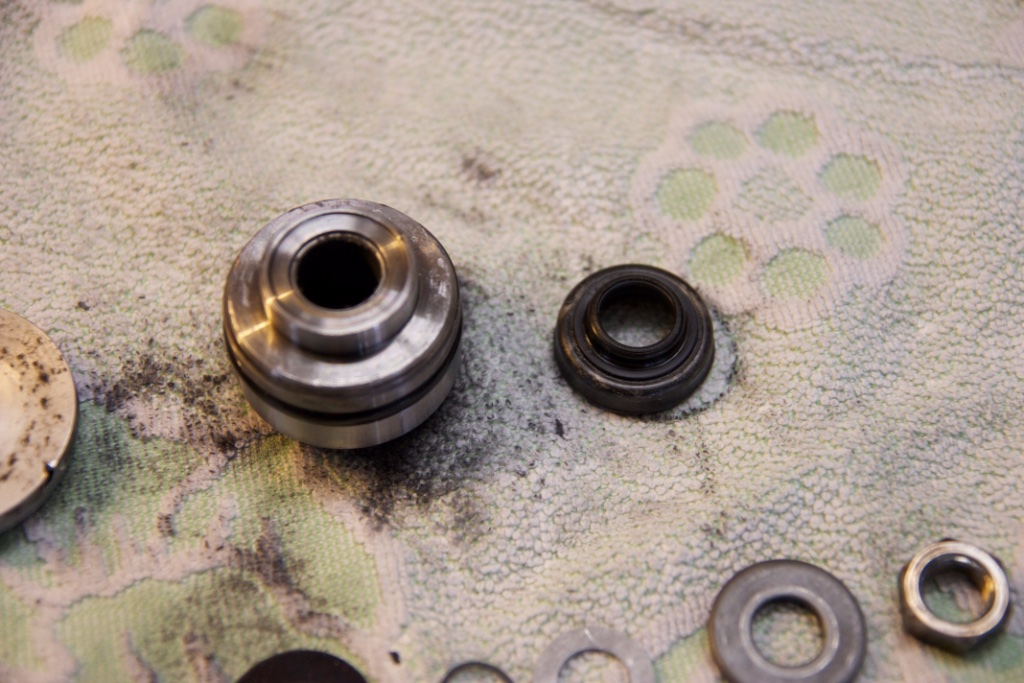

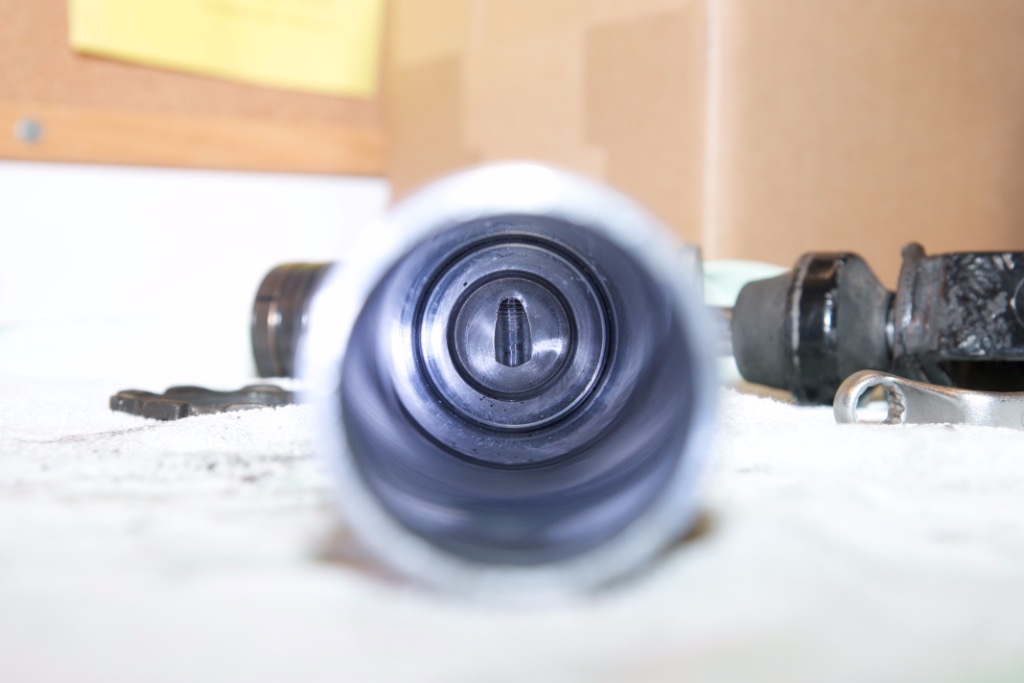

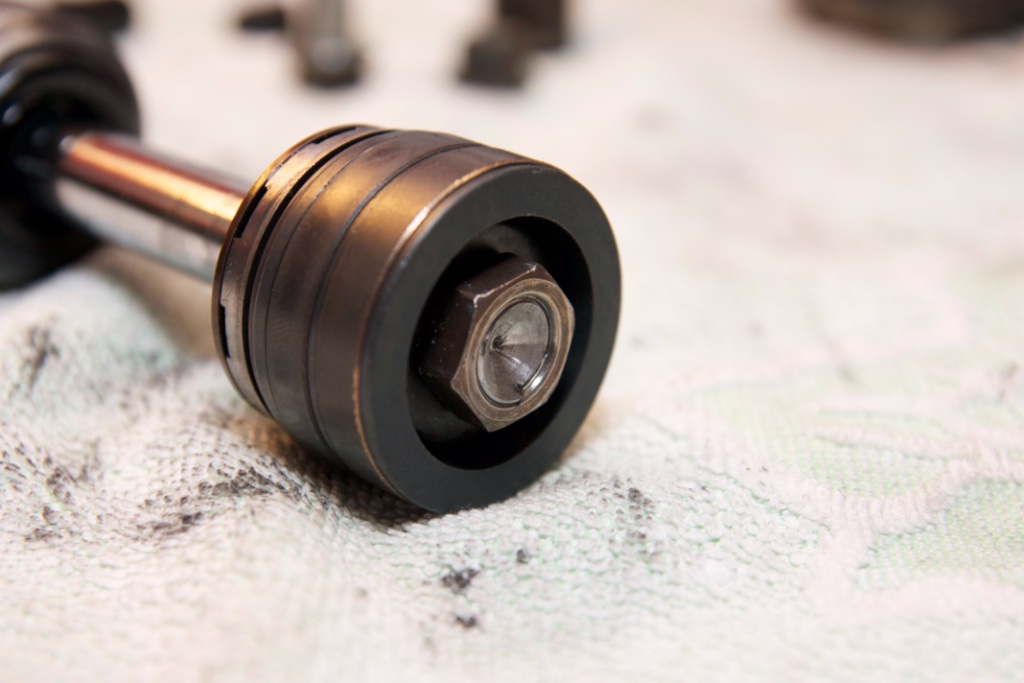

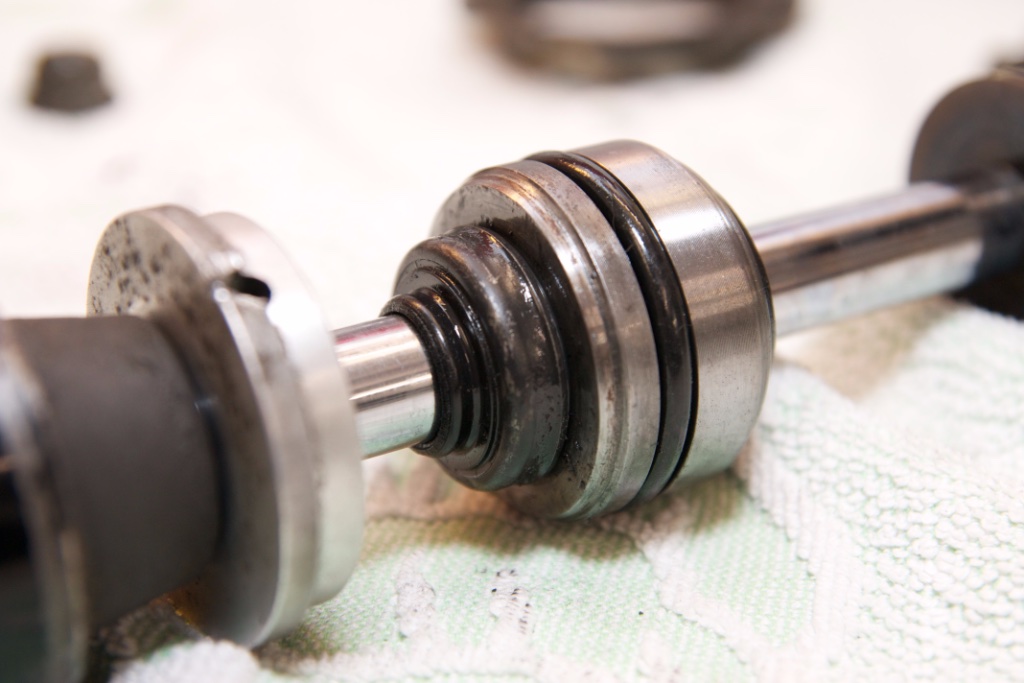

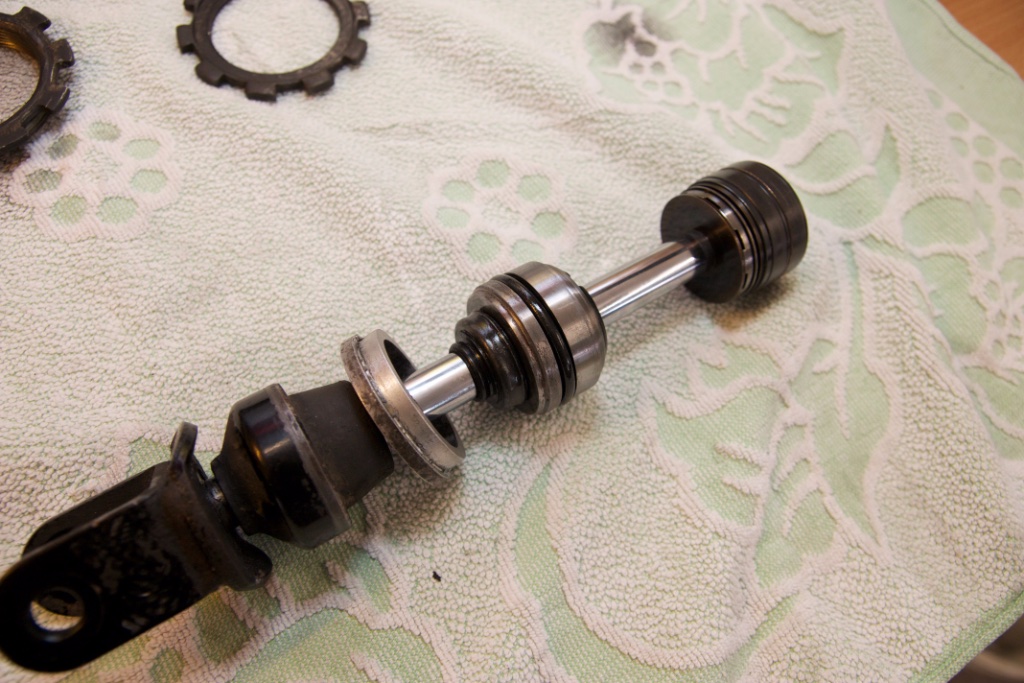

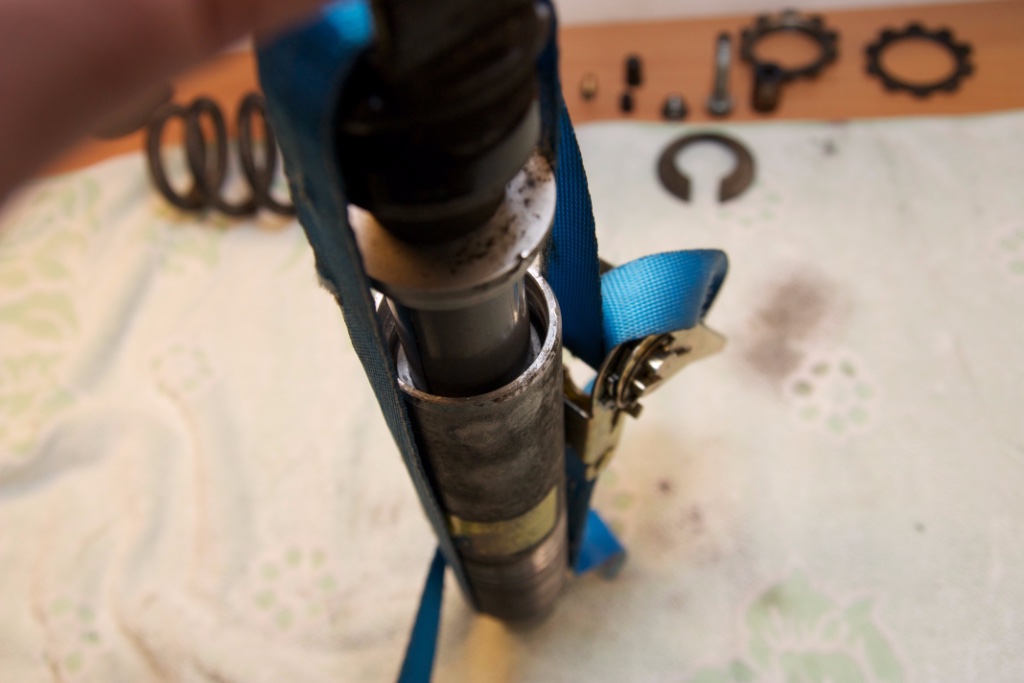

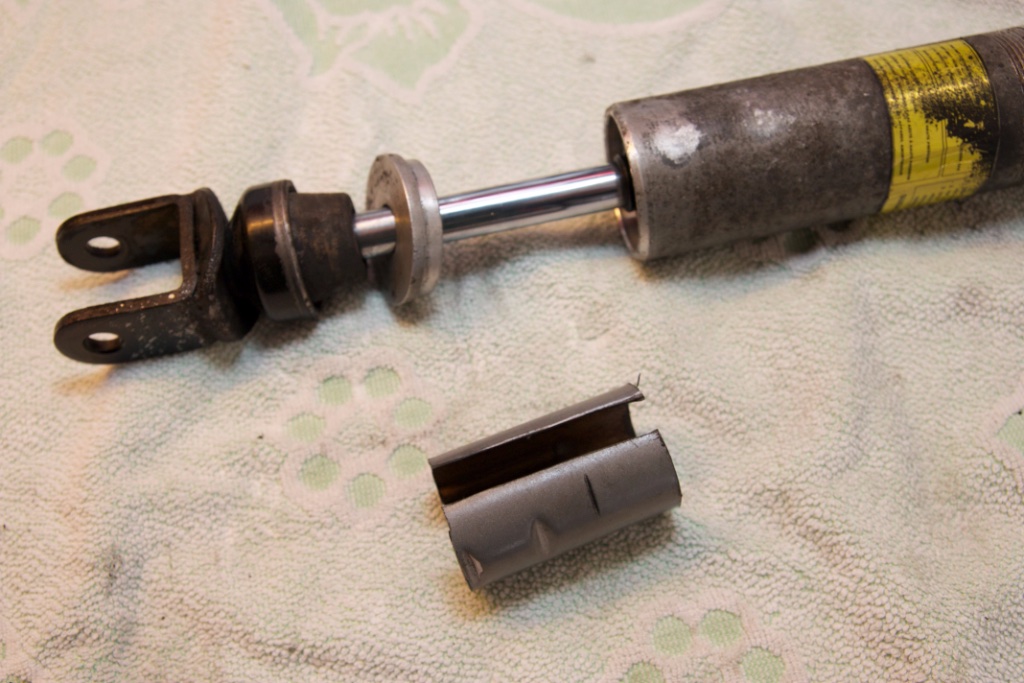

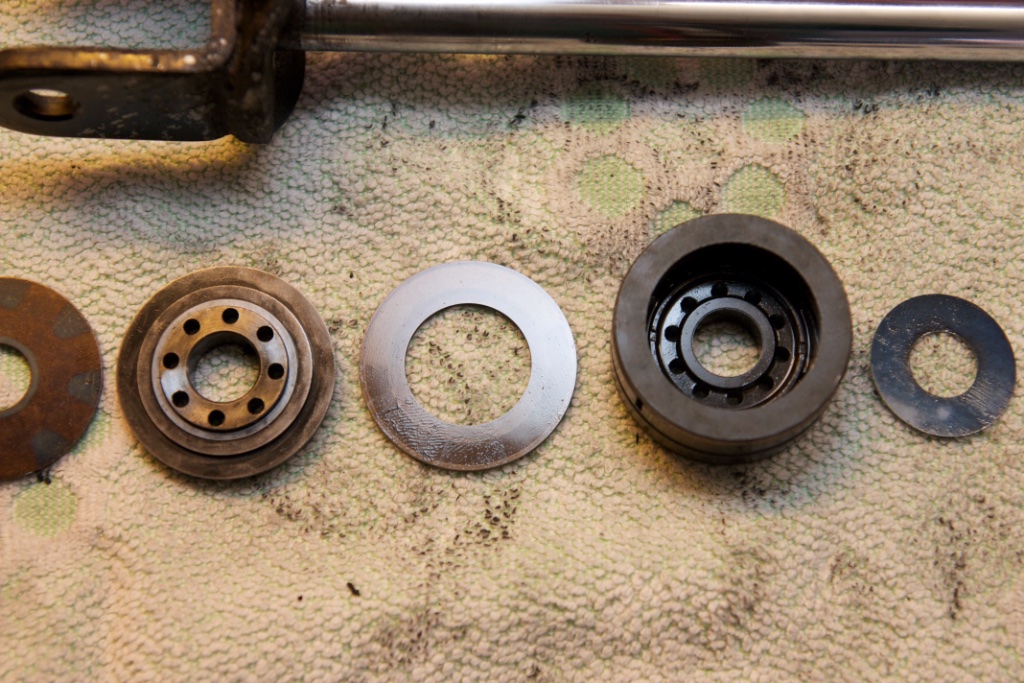

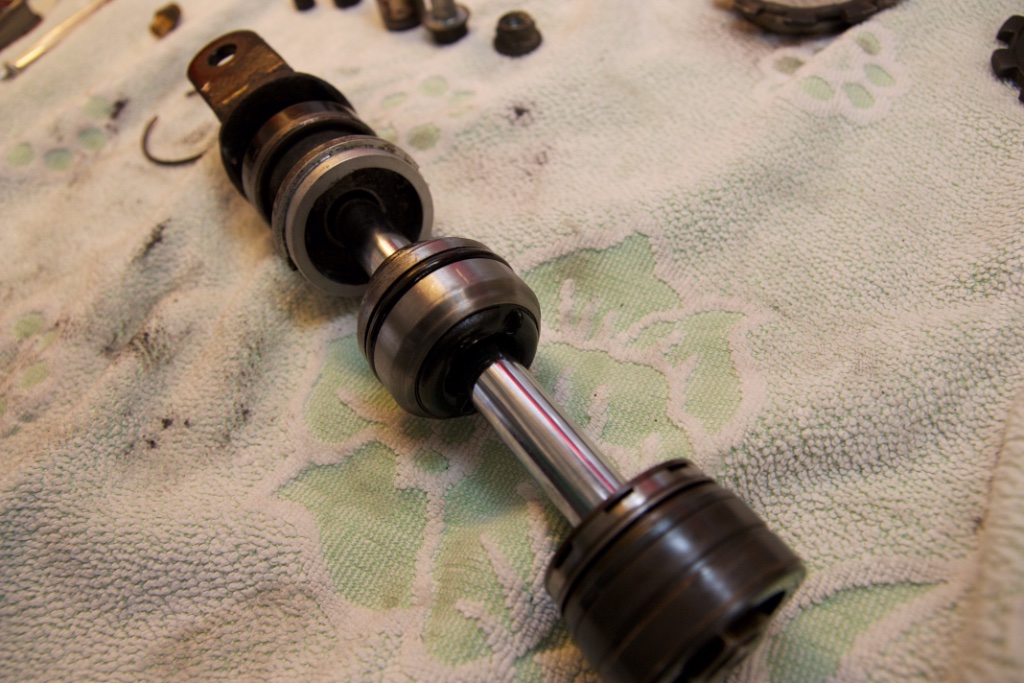

Beitrag von Dennis » 28 Okt 2019 21:01

Suzuki DR 650 RE - SP45 '94
Honda AfricaTwin XRV 750 - RD07 '95
Yamaha NMAX 125 '15

Benutzeravatar
Eintopftreiber
Fast schon Admin
Fast schon Admin
Beiträge: 1222
Registriert: 27 Mär 2016 19:40

Galerie
Fahrerkarte

Re: Federbein Instandsetzung und Abmessungen

Beitrag von Eintopftreiber » 28 Okt 2019 21:27

:D Danke
...was annerschwu ä Blummewas des is bei uns ä Dubbeglas...

Hmmmm immer wenn ich rechts drehe wird die Landschaft schneller

:D when nothing goes right go left :D

Ulf
Moderator
Moderator
Beiträge: 1117
Registriert: 01 Feb 2006 00:00
Wohnort: Hahn

Galerie

Re: Federbein Instandsetzung und Abmessungen

Beitrag von Ulf » 29 Okt 2019 07:01

Moin,
wie wird die Ölfüllmenge bestimmt? Bei der SE war's einfach, vollkippen bis oben und sachte pumpen, damit ist gut, hat ja den Ausgleichsbehälter.
Wie geht's nu bei 44-45 mit Gas und Ölpolster? Das wurde damals in dem ellenlangen Fred wohl nicht geklärt.
Es landen ja undichte Beine auf der Werkbank oder es kann beim Öffnen was rauslaufen und schon ist mit auffangen und messen nix mehr.
Gasnippel für Federgabelpumpe ist vorhanden.
Bei Sp41, 42 + 43 sind nach meiner Erinnerung die Dämpfer aus Stahl und zugeschweißt. Auf die einfache nix zu machen.
Gruß Ulf, wieder Ritter Wendehals von Zehnprozent
Beta 4.0 = DR auf italienisch
Irgendwas geht immer 8)

Benutzeravatar
Eintopftreiber
Fast schon Admin
Fast schon Admin
Beiträge: 1222
Registriert: 27 Mär 2016 19:40

Galerie
Fahrerkarte

Re: Federbein Instandsetzung und Abmessungen

Beitrag von Eintopftreiber » 29 Okt 2019 20:25

:shock:
Ist ja ne Menge Zeug in dem Dämpferchen !

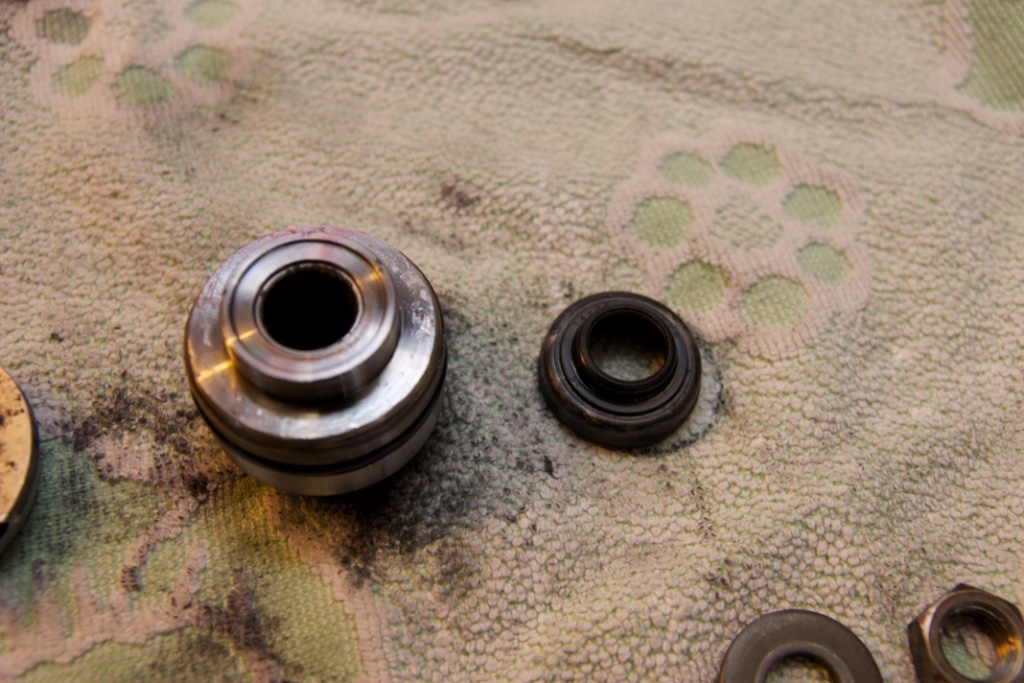

Hmmm wo bekommt man die Gummiteile und Dichtungen her ??
